全絕緣六氟化硫封閉式開關設備又名高壓充氣柜，常見的單元有，C單元：負荷開關模塊，相當于環網柜的進線。V單元：真空開關模塊，相當于斷路器單元。F單元：負荷開關熔斷器組合模塊，相當于環網柜的出線。D單元：不帶接地刀的電纜連接模塊，相當于母線提高柜。
一、高壓充氣柜帶電顯現器回路
高壓充氣柜故障一：帶電顯現器燈三相全不亮
問題排查：1、開關是否合閘。如：若電源只送到進線柜，那么只要進線柜單元是帶電的，其他單元不合閘是不帶電的，故除進線柜外其他單元帶電顯現器燈是不亮的。2、二次線是否接牢固。有些問題往往出現在這是小細節上，所以咱們判別問題首先要從簡至深。3、傳感器容量是否與帶電顯現器的容量匹配，所選類型是否應用于該電壓等級。
高壓充氣柜故障二：帶電顯現器三相缺相
問題排查：1、導線某處破損接地。2、線沒接牢。
高壓充氣柜故障三：帶電顯現器在一次無電壓的情況下閃耀
問題排查：1、首先用驗電棒驗電，承認一次側無電壓。2、外部電源的攪擾，假如帶電顯現器在防攪擾這一塊沒做好的話，這一塊是避免不了的。建議您替換廠家，采購防攪擾才干強的產品。但小編在這一塊能夠告知大家，假如你選用的是Q型帶閉鎖的帶電顯現器的話，不防把流入帶電顯現器的節點換成N線，假如是相線的話帶電顯現器會亮，假如是N線的話帶電顯現器不亮。
二、電流、電壓互感器檢測回路
互感器是將電網高電壓變?yōu)榈碗妷夯驅⒋箅娏髯優樾‰娏鞯囊环N特殊變壓器，首要用于檢測儀表和繼電保護設備。互感器運行和保護的好壞，直接影響電力系統計量的準確性和保護設備動作的可靠性以及電網、設備和人身的安全。
常見故障及處理：
1、發生下列情況時需求緊迫停運電壓互感器（電流互感器）?
（1）嚴峻發熱、冒煙、冒油時。?
（2）電壓互感器高壓側熔斷器接連熔斷兩次。?
（3）外殼破裂、嚴峻漏油。
（4）內部有放電聲或反常聲音。?
（5）設備著火。
電壓互感器冒煙、著火時的處理辦法：假如在冒煙前一次側熔斷器從未熔斷，而二次側熔絲多次熔斷，且冒煙不嚴峻無絕緣損傷特征，在冒煙時一次側熔斷器也未熔斷，則應判別為二次繞組相（匝）間短路引起冒煙。在二次繞組冒煙而沒有影響到一次絕緣損壞之前，當即退出有關保護、自動設備，取下二次側熔斷器，拉開一次側重阻隔開關，停用電壓互感器。對充油式電壓互感器，假如在冒煙時，又伴隨較濃臭味，電壓互感器內部有不正常噪聲、繞組與外殼或引線與外殼之間有火花放電、冒煙前一次側熔斷器熔斷2～3次等現象之一時，應判別為一次側絕緣損傷而冒煙，如是母線電壓互感器則用停母線辦法停用電壓互感器，此刻決不能用拉開阻隔開關的辦法停用電壓互感器，因阻隔開關沒有滅弧才干，若用阻隔開關堵截故障，還可能會引起母線短路，使設備損壞或形成人身事故。電壓互感器本體著火時，應當即斷開有關電源，將故障電壓互感器阻隔，選用干式救活器或許沙子救活。

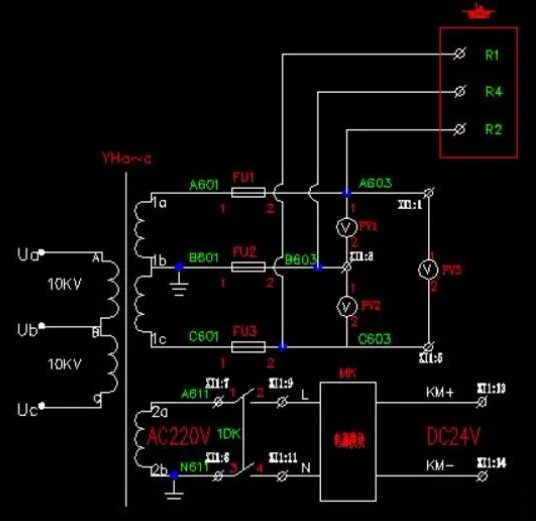

2、電壓互感器二次回路斷線
現象反應：
（1）三相電壓不平衡，故障相相電壓顯現為零，電度表顯現失常
（2）相應的無功表、有功表指示降低或?yàn)榱?/span>
（3）“電壓回路斷線”信號宣布
處理辦法：
（1）用萬用表檢測兩相二次熔芯上端，假如顯現100V，然后再檢測下端顯現無100V，那么是二次熔芯燒壞，替換二次熔芯即可。用萬用表檢測二次熔芯上端發現無100V電壓可能是一次熔芯燒壞，停電后對一次熔芯檢測通斷，看是否為一次熔芯燒壞
（2）對反常的電壓互感器二次回路進行查看，有無松動、短路、斷線等現象。
三、控制回路
（1）儲能回路
問題：電機不儲能
處理辦法：如圖所示，儲能回路通過的點有限位輔佐觸點S8.1，儲能旋鈕，電機。先掃除接線無松動，如不是接線松動再看儲能旋鈕是否是好的，旋轉旋鈕到接通狀況，用萬用表量通斷看該點是否變?yōu)殚]點。如還不能儲能再看儲能限位開關是否杰出，在未儲能狀況下S8.1為常閉狀況，如排查這幾項電機仍不能動作則為電機問題，如該回路是直流電，查看接線是否為正負極對應電機的正負極，假如接反會導致電機反轉，輕則二次側熔芯燒毀，假如所用熔芯較大則電機開端超負荷運行發燙終究燒壞。
（2）合閘回路
因?yàn)殡姎馕宸溃院祥l回路通過的輔佐觸點較多，常見的輔佐觸點方位有①下門輔佐觸點（只要在電纜室門關好的情況下該回路的常開輔佐觸點才干變?yōu)槌ｉ]狀況）
②接地輔佐觸點（只要在接地刀處于分隔狀況下該回路的常開輔佐觸點才干變?yōu)槌ｉ]狀況）
③阻隔開關輔佐觸點（只要在阻隔開關是合閘狀況下該回路的常開輔佐觸點才干變?yōu)槌ｉ]狀況）
儲能方位輔佐觸點（只要在電機處于儲能狀況下，該回路的常開觸點才干變?yōu)槌ｉ]狀況）
所以在該圖上按下合閘按鈕SB1，首先繼電器KA1會得電吸合，吸合后合閘回路KA1常開觸點會變常閉狀況，假如承認下門已關好，阻隔開關處于合閘狀況，接地開關處于分閘狀況，電機已儲能。此刻合閘線圈得電作業，牽動開關合閘組織方位，開關合閘。所以咱們在合不上閘的情況下，首先要判別所有的輔佐觸點狀況（即接地開關狀況、阻隔開關狀況、電機儲能狀況、下門封閉狀況）由硬件設施到回去狀況去解決，相必會事半功倍。
（3）分閘回路
由原理圖可看出，該回路較簡單，只需判別分閘繼電器、分閘線圈、分閘按鈕即可。
